Sony Videocorder AV-3400

Страница 1 из 2

< 1 . 2 >

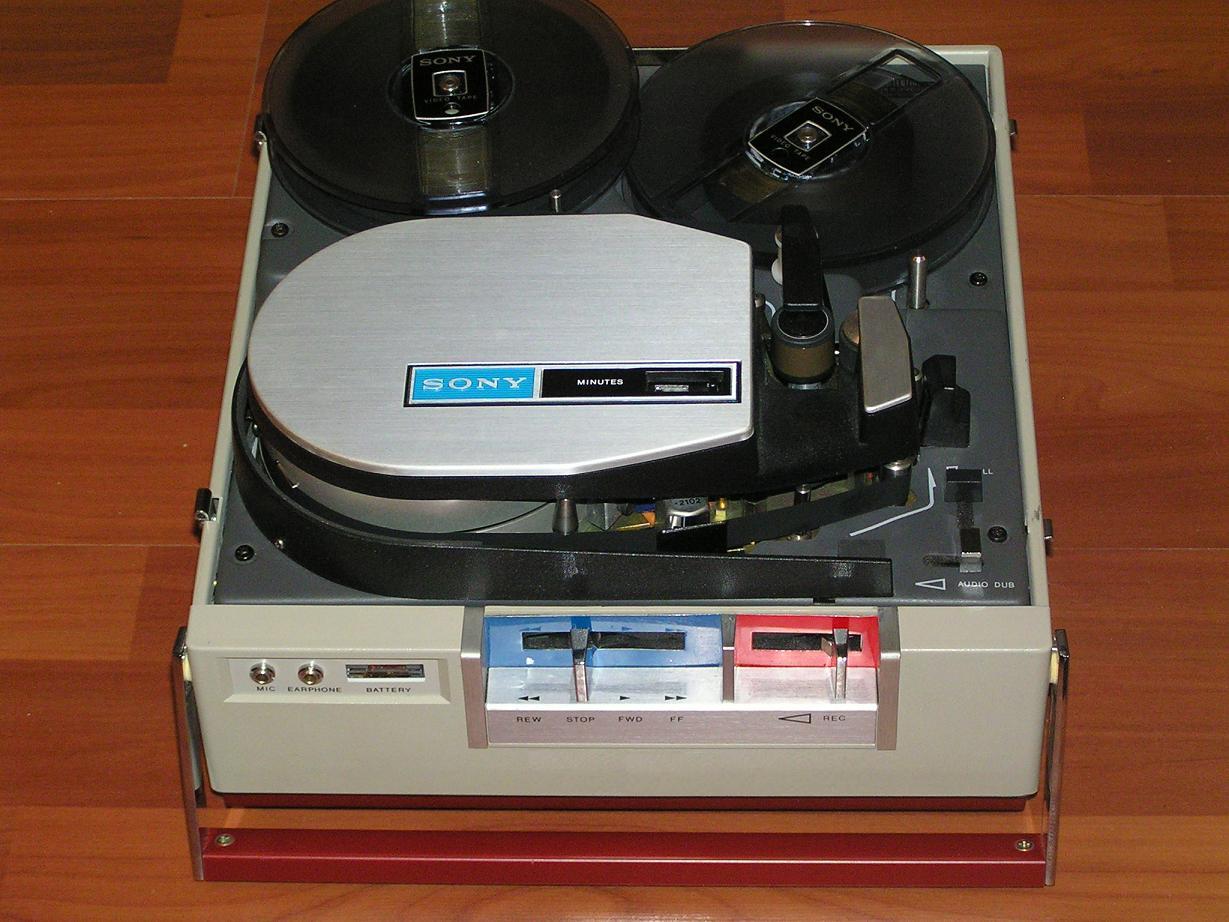

     Sony Videocorder AV-3400.     Портативный японский катушечный видеомагнитофон формата EIAJ. Модель 1969 года, производился с 1970 года. Габариты 290 х 270 х 150 мм. Вес 8,5 кг. Питание 12 v, аккумулятор BP-20, или от сетевого блока питания AC-3400. Используется магнитная лента типа V-30, шириной ½ дюйма с катушками диаметром 130 мм. Имеется разъем для подключения видеокамеры типа AVC-3400 и телевизора. Отснятое видео также можно оперативно просмотреть на экране видоискателя видеокамеры.
     Электросхема магнитофона собрана только на транзисторах (около 80 штук), в ней нет ни одной микросхемы. Электроника в таких магнитофонах ломается редко, и как правило ремонта требует только кинематика, а именно двигатель БВГ, и конечно требуется профилактика, замена пассиков. Для ремонта двигателя БВГ приходится снимать и полностью разбирать БВГ. Как выяснилось, от старости окисляются контакты коллектора, высыхают поролоновые вставки под пружинами щеток, а сами пружины прогибаются, в следствии чего пропадает контакт щеток с коллектором. Надо отметить, что данная конструкция щеток не рассчитана на 40 лет эксплуатации, и этот дефект должен присутствовать в любом таком магнитофоне. Мне довелось ремонтировать несколько таких магнитофонов, и во всех случаях пришлось перебирать БВГ для восстановления контакта щеток с коллектором.
     В Интернет можно найти много публикаций про эту модель и выпускавшиеся к ней аксессуары. Инструкцию по эксплуатации можно посмотреть ЗДЕСЬ.



Кадры видео, записанного на Sony AV-3400 с видеокамеры Sony AVC-3400. Съемка велась с высоты 9 этажа, на фото справа использован зум

Запись на видеомагнитофон Sony AV-3400 с видеокамеры AVC-3400



Технические характеристики и спецификация

     Video recording system:  Rotary 2-head scan system, full field, composite video signal based on American TV standards (supplied from the Video Camera AVC-3400)


Recording time:   30 minutes continuously with a V- 30H tape
Tape speed:   7 ½ ips
Tape width:   ½ inch
Video modulation system:   Frequency modulation
Horizontal resolution:   More than 300 lines
Video signal-to-noise ratio:   Greater than 40 dB
Video input:   1.0V (p-p), 75 ohms, unbalanced
Video output:   1.0V (p-p), 75 ohms, unbalanced
RF output:   75 ohms, 80 dB (OdB = 1microV/m)
Audio input:  (microphone input) 3.6k ohms, -65 dB, AGC
Audio output:  (earphone output) high impedance
Audio frequency response:  100 Hz-10 kHz
Power requirements:   DC, 12 V AC, 117V±10 (with use of AC-3400)
Power consumption:   12 W (without AVC-3400)
Dimensions:   11 (w) x 6 3/4 (h) x 11 5/8 (d) in
Weight:   18 1b, 12 oz (with battery pack, tape and reel)

Accessories supplied:
Ac Power Adaptor, AC-3400
Battery Pack, BP-20
Tape, V-30 H
Empty Reel, RH-5E
Earphone, CE-3
Monitor connecting cable, VMC-1M
Polishing Cloth
Splicing Tape
Cleaning Fluid
Head Cleaner
Shoulder Bag

Optional accessory
RF Units:
RFU-53W (for 3 channel)
RFU-54W (for 4 channel)
(Antenna Selector, ANS-1 is supplied.)

Фотографии можно увеличивать

В магнитофоне предусмотрено использование аккумулятора типа BP-20 с напряжением 12 v, емкостью 1 а/ч. Самодельный аккумулятор на 12 вольт (аналог BP-20) собран из двух герметичных свинцовых аккумуляторов по 6 вольт, 1,3 а/ч. Оригинальный аккумулятор также собран из двух банок по 6 v.

Инструкция к оригинальному аккумулятору BP-20

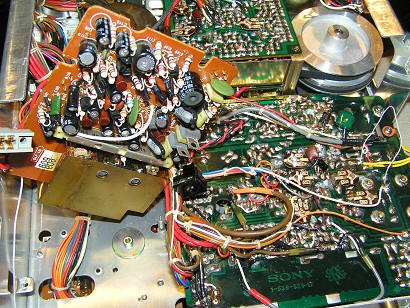

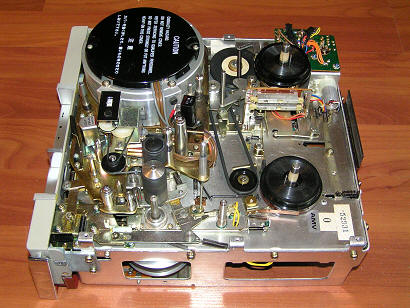

В настоящее время у меня два таких магнитофона, и ниже размещены их фото, сделанные во время ремонта

На фото ниже магнитофон с платой стабилизатора напряжения другой модификации

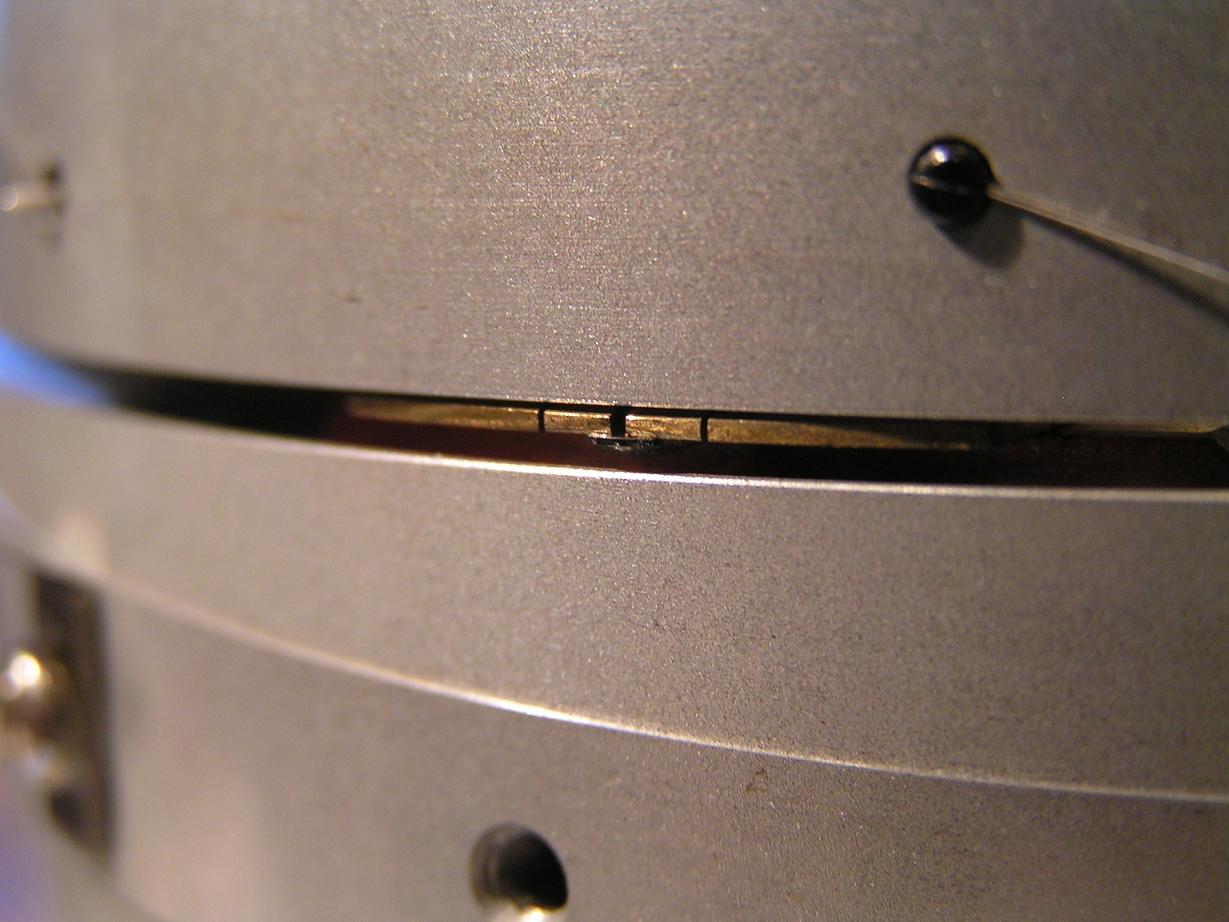

Производились две модификации таких магнитофонов. В ранней и более поздних модификациях имелись конструктивные отличия БВГ. На фото слева внизу головка ранней модификации, справа - поздней.

     В БВГ ранней модификации фигурная направляющая пластина для ленты прикручена к нижней части корпуса винтами. Позже вместо направляющей пластины на поверхности корпуса стали делать соответствующий выступ в процессе его изготовления. Также были добавлены три дополнительные пружинки придерживающие ленту сверху в нужном положении на поверхности БВГ.
     На фото слева внизу БВГ ранней модификации, справа - поздней

На фото слева внизу магнитофон ранней модификации. Видно, что платы в нем другого цвета. К этому можно добавить, что за основу отечественной копии - видеомагнитофона "Электроника-501-видео" был взят Sony AV-3400 первой модификации



Плата системы автоматического регулирования (САР)

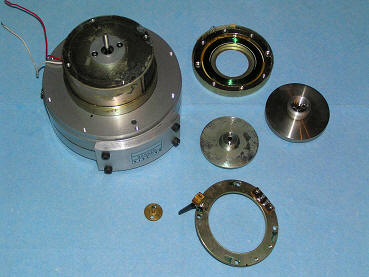

Для ремонта двигателя БВГ необходимо снять и разобрать блок головок. Конструкция его такова, что при сборке все детали становятся точно на свои посадочные места, и дополнительные регулировки почти не требуются. Надо только отцентровать ось двигателя по шайбе таходатчика.



На фото слева внизу таходатчик установлен, на фото справа он снят. При переборке БВГ снимать его нельзя, так как при сборке он понадобится для центровки оси двигателя

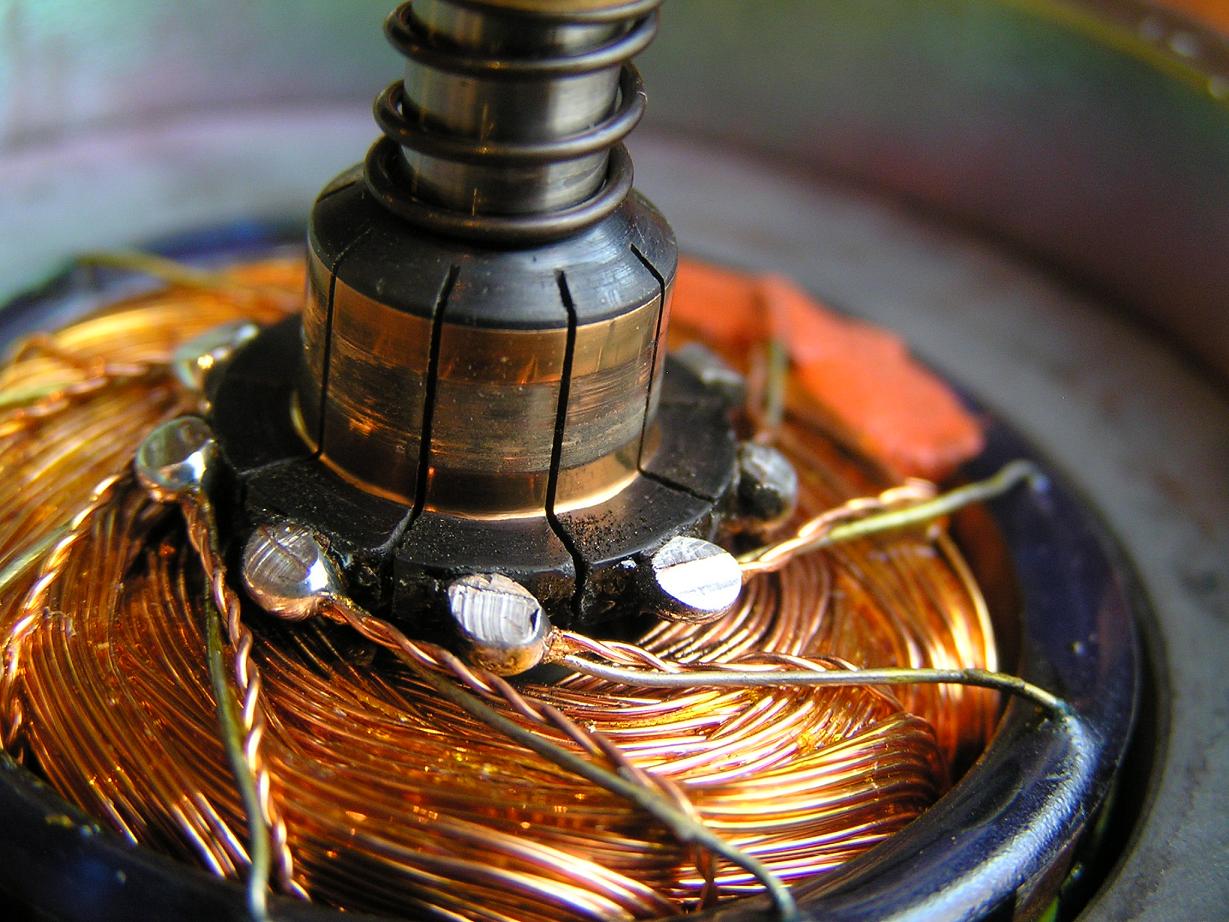

Поролоновые вставки под пружинами щеток стареют и теряют пружинящие свойства. В результате пропадает контакт между щетками и коллектором ротора. Для восстановления работоспособности двигателя требуется замена поролоновых вставок и чистка коллектора ротора.

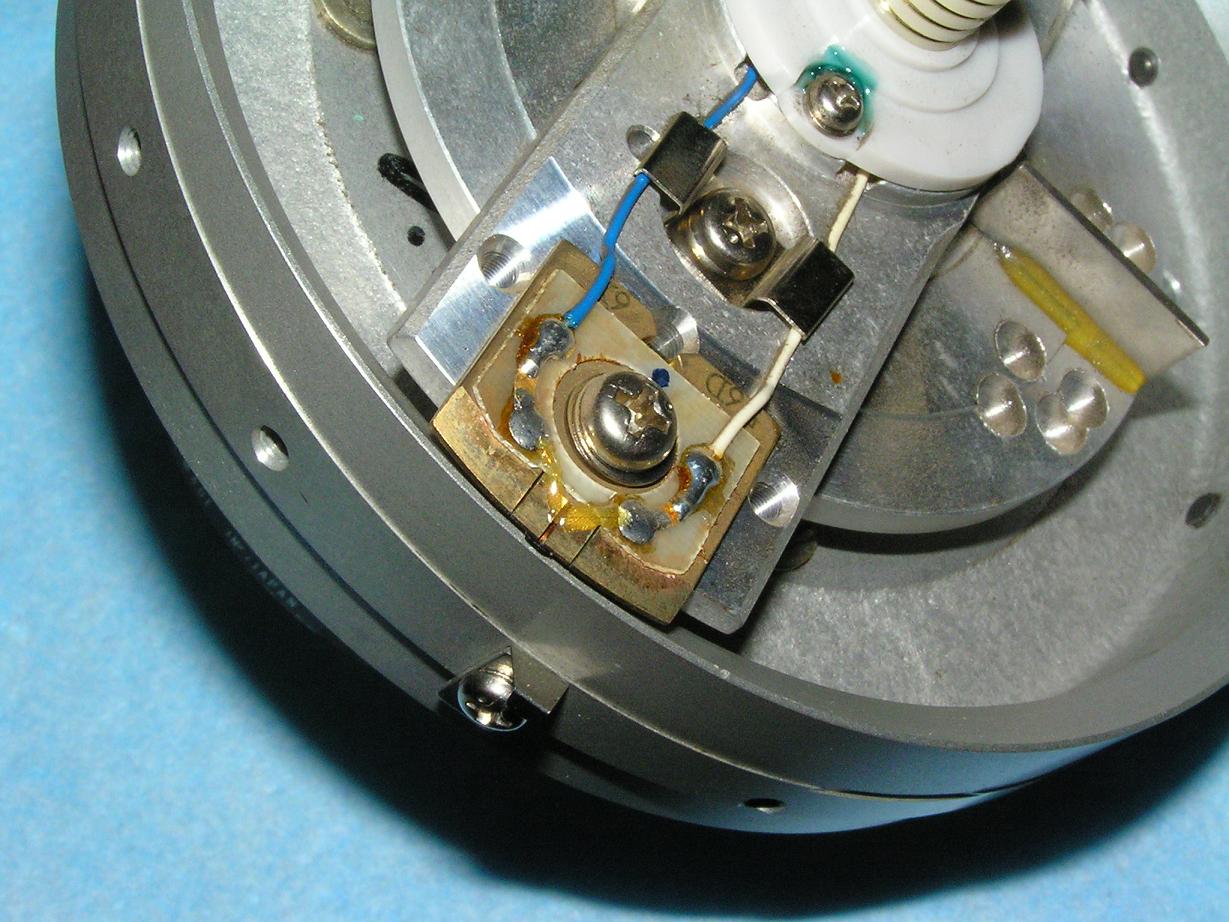

Пружины щеток со временем прогибаются, и теряют нужную форму. На фото справа внизу щетки после замены поролоновых вставок и ремонта пружин. Следует иметь в виду, что графитовые щетки приклеены к пружинам токопроводящим клеем, и восстанавливать форму пружин надо очень осторожно чтобы они не отвалились. У меня был такой случай, и я приклеил щетку обычным токопроводящим клеем с серебряным наполнителем, а потом для прочности усилил эпоксидкой



При сборке после ремонта необходимо затянуть гайку, крепящую коромысло с головками. Чтобы это сделать, понадобится крепко фиксировать вал двигателя с другой стороны. Для этого надо сточить круглую поверхность вала до образования плоскости, чтобы можно было держать его плоскогубцами. Фото слева внизу.

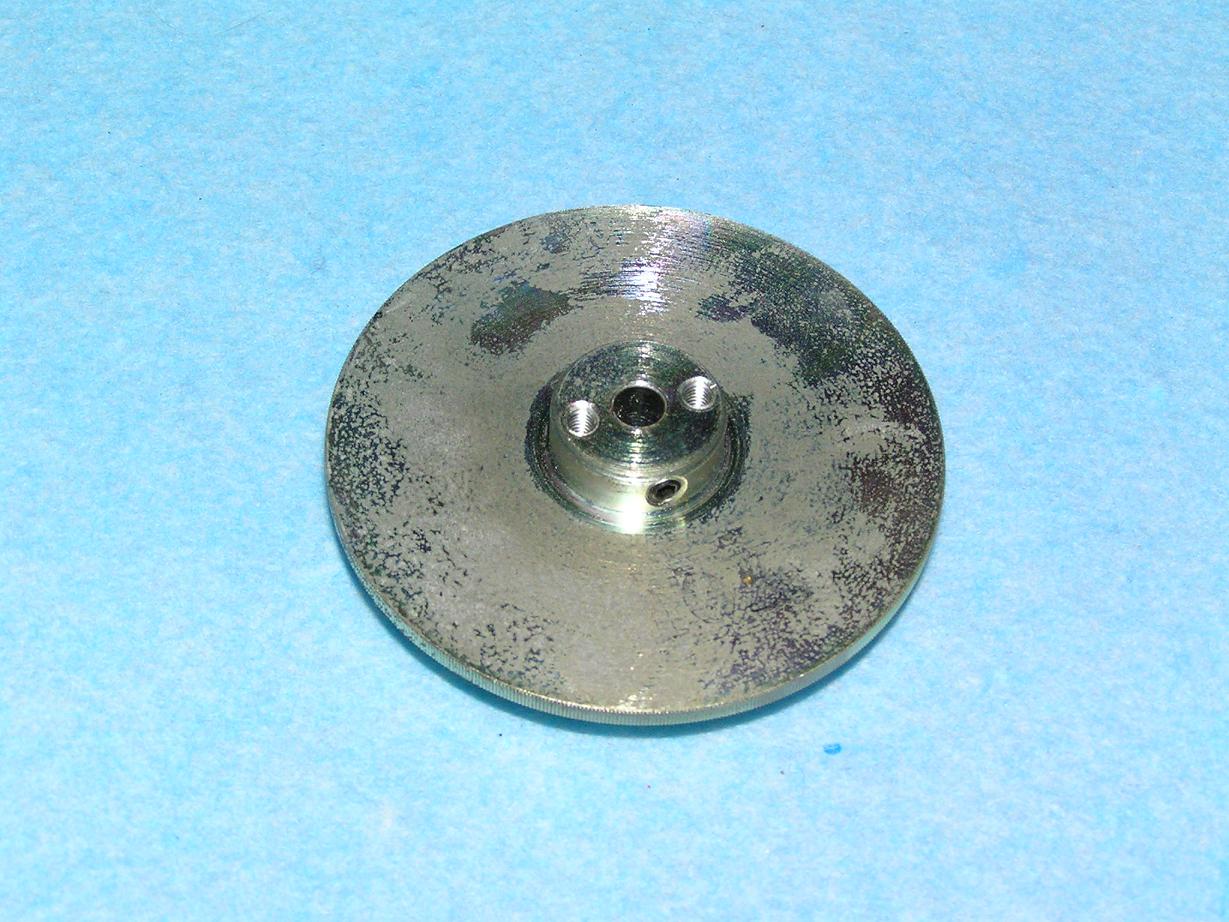

На фото справа внизу таходатчик



Магнитная лента типа V-30 шириной 1/2 дюйма

Кабель VMC-1M и его схема (схема с сайта labguysworld.com)

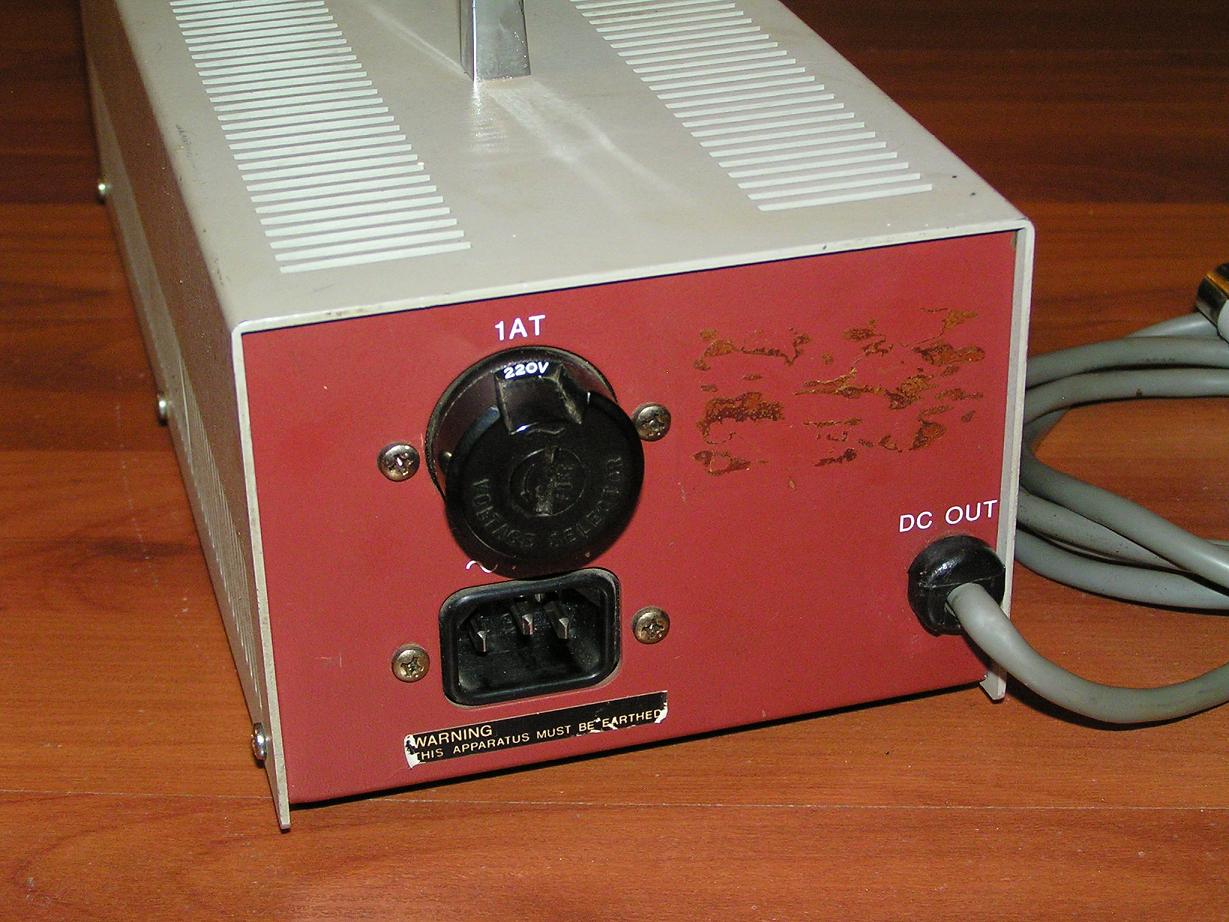

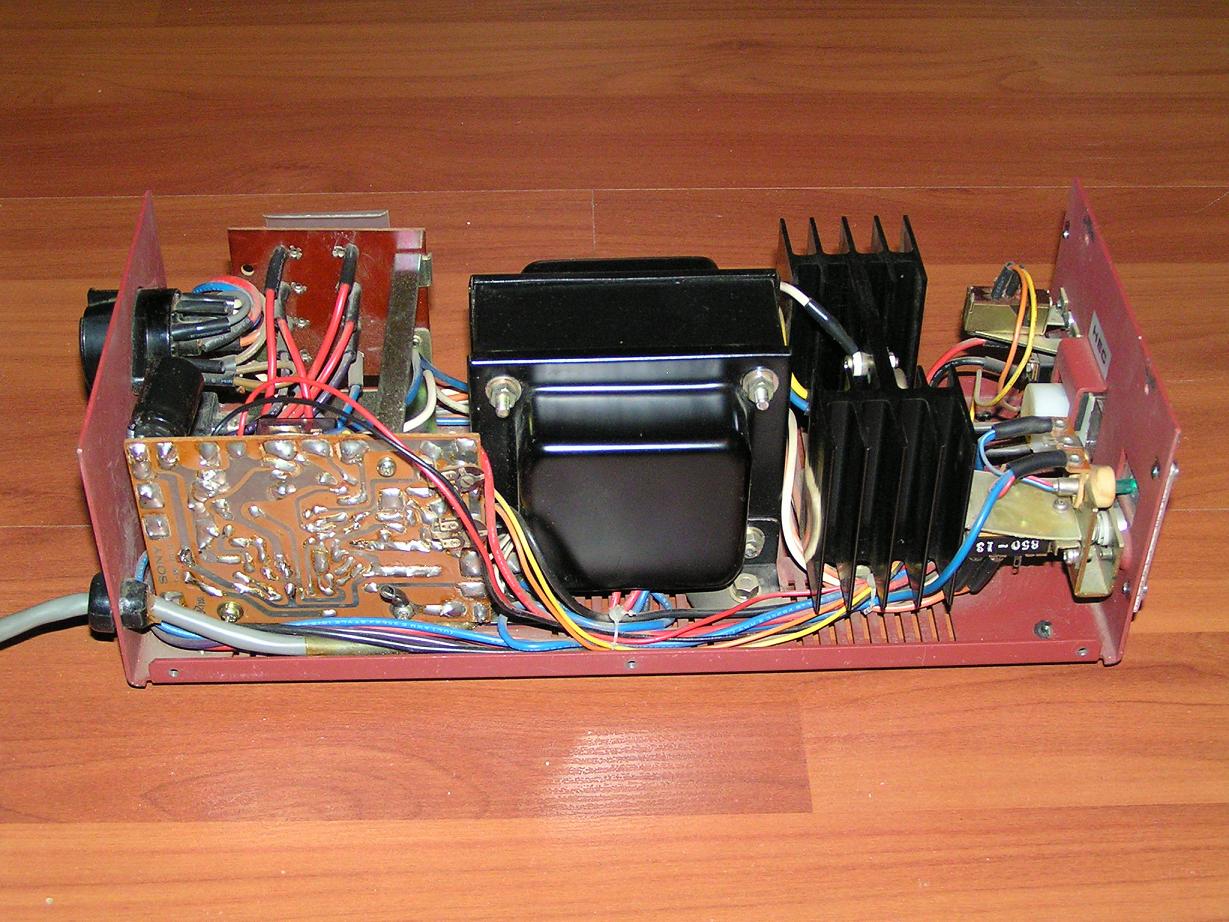

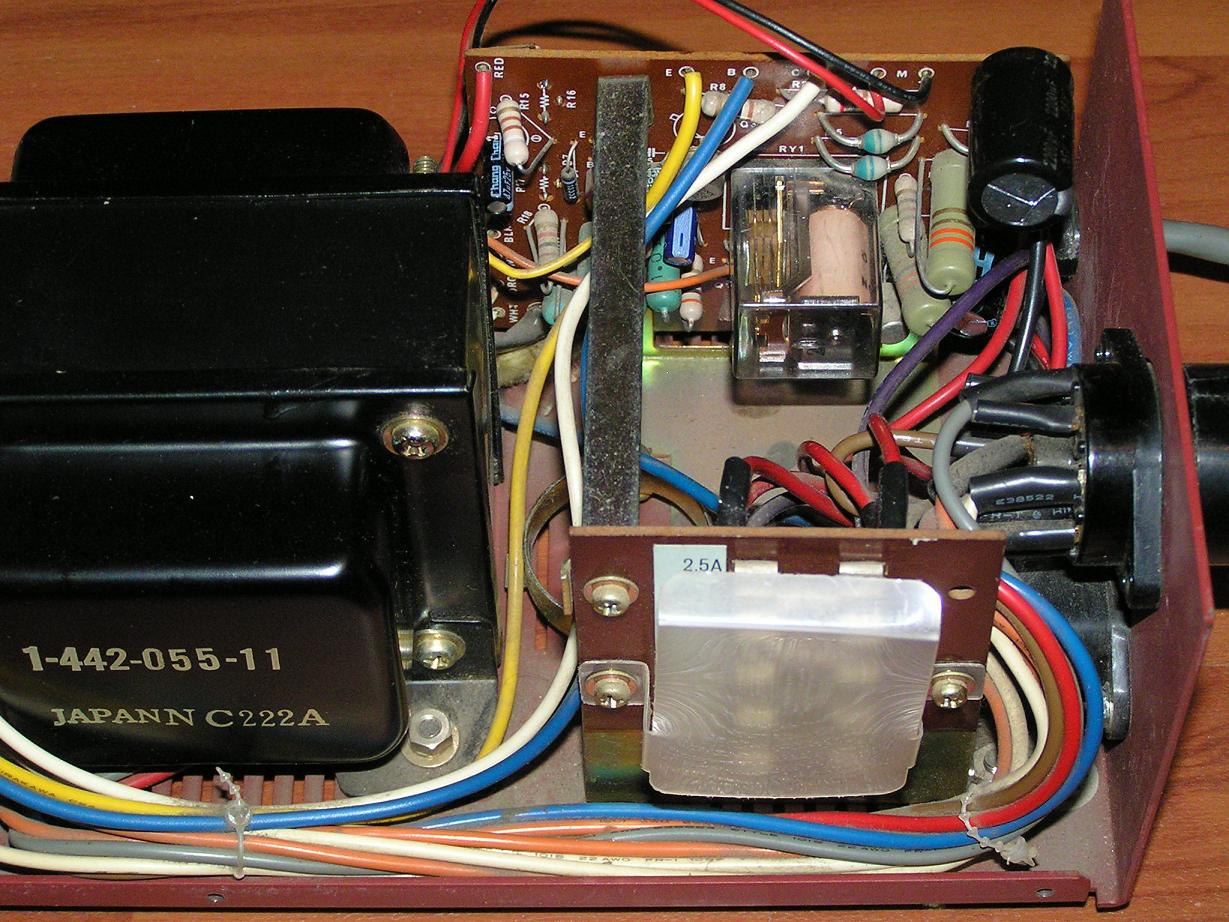

     Оригинальный блок питания AC-3400 с функцией зарядного устройства. Кроме кнопки и индикатора включения, на передней панели имеется стрелочный индикатор уровня заряда аккумулятора, пусковая кнопка, и разъем для подключения аккумулятора. Размеры 293 х 127 х 92 мм без выступающих деталей, вес 3,8 кг.
     К сожалению у меня в коллекции нет такого блока питания, а этот экземпляр предоставил для съемки Дмитрий Петров.

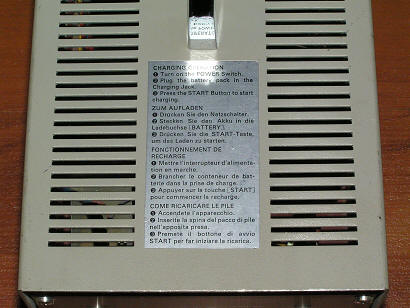

На верхней крышке приклеена краткая инструкция по использованию блока питания в качестве зарядного устройства

Электросхема видеомагнитофона Sony AV-3400



Блок-схемы, кинематика, и рисунки плат электроники


      Режим записи с камеры            Режим записи с TV        Воспроизведение - САР              Канал аудио


    Блок-схема видео канала                 Блок схема               Воспроизведение/запись        Перемотка вперед


        Кинематика              Плата записи видео Плата воспр. видео         Плата САР                 Плата аудио


     БВГ
                              Транзисторы и диоды



Электросхема видеомагнитофона Sony AV-3420. Эта модель производилась для европейского рынка, конструктивно идентична модели Sony AV-3400, но в схемах есть различия

     В СССР с 1974 года выпускались аналоги под названиями "Электроника-501-видео" и "Электроника-видео ВМП-1". Внешний вид очень похожий, кинематика скопирована полностью. Электросхема, расположение плат электроники и их конфигурация также идентичны. Подробности об этих видеомагнитофонах можно посмотреть на страницах  "Электроника-501-видео" и "Электроника-видео ВМП-1"

Сравните фотографии
